«Тетрадон»: глубокая модернизация лабораторной установки магнетронного напыления

01Задача

Установка магнетронного напыления «Тетрадон» наносит металлические и диэлектрические покрытия на фотоэлементы. Это лабораторная установка Сколтеха: на ней отрабатывают технологию и изготавливают лабораторные образцы. К моменту обращения она не работала — не хватало высоковакуумной откачки и системы управления.

Плёнки наносят реактивным магнетронным распылением: металл распыляется в среде рабочего газа (аргон) и реактивного (кислород или азот), и именно парциальное давление реактивного газа определяет стехиометрию — получится проводящий оксид, диэлектрик или что-то промежуточное. От стехиометрии зависят показатель преломления, поглощение и проводимость каждого слоя, а в фотоэлементе работает не отдельная плёнка, а вся стопка слоёв с заданным составом и толщиной. Ошиблись в составе одного слоя — меняются свойства всей стопки.

Реактивное распыление вдобавок неустойчиво само по себе. Зависимость режима от потока реактивного газа гистерезисна: есть «металлическая» ветвь и «отравленная» (мишень покрыта соединением), между которыми установка перескакивает, а скорость осаждения и состав меняются скачком. Удержать рабочую точку без обратной связи по составу среды нельзя. Поэтому в состав модернизации «Тетрадона» вошли раздельный газонапуск и контроль парциального состава среды на масс-спектрометре.

02Почему это было непросто

Установку предстояло не только отремонтировать, но и доукомплектовать: поставить высоковакуумную откачку под реактивный процесс, заново создать систему управления и встроить всё это в имеющуюся установку со штатными магнетронами. Это требует точности сразу по нескольким осям.

• Откачка под газовую нагрузку. Реактивный процесс идёт при постоянном напуске газа, поэтому важна эффективная быстрота при рабочем расходе, а не объём камеры — иначе давление и состав не удержать.
• Конечный внутривакуумный объём. Новые узлы не должны перекрывать потоки распыления и обзор существующих.
• Каждый ввод — потенциальная течь. Или «виртуальная течь» — захваченный объём, газящий внутрь; для реактивного процесса лишний неуправляемый кислород или водяной пар критичны.
• Один контур управления. Штатной автоматики не было — все узлы нужно свести в одну новую систему, а не в набор отдельных пультов.

03Как мы подошли

Отправная точка — не каталог узлов, а диагностика состояния. Определили, чего не хватает для процесса (высоковакуумной откачки и системы управления), откуда газовая нагрузка (постоянное натекание извне против газоотделения стенок, спадающего с откачкой). Только по этой картине сформировали ТЗ на модернизацию — от процесса: что установка должна уметь (держать рабочий вакуум под нагрузкой, раздельно дозировать газы, видеть парциальный состав, вести серию за одну откачку) — и каждый узел закрыл конкретную недостающую функцию.

ТЗ на модернизацию пишется от процесса, а не от каталога узлов.

04Что сделали

Откачка под газовую нагрузку

Поставили высоковакуумную откачку. Турбомолекулярный насос подобран под газовую нагрузку реактивного процесса — важна эффективная быстрота при постоянном напуске, а не паспортная цифра на пустой камере. Широкодиапазонный датчик перекрывает путь от атмосферы до высокого вакуума одним прибором, без разрыва показаний на границе диапазонов — там, где при переходе к рабочему давлению обычно и теряется контроль. Шибер отсекает камеру от насоса при перезагрузке: образцы меняют, не срывая вакуум во всём тракте и не термоциклируя насос циклом «останов — разгон».

Базовый вакуум и чистота среды

Предельное давление определяется не насосом, а балансом откачки с натеканием и газоотделением стенок. Мы развели эти вклады — течь даёт постоянный подсос извне, газоотделение спадает со временем и откачкой — и обслуживанием уплотнений и камеры получили базу, от которой процесс вообще считается. Для реактивного напыления особенно критичен остаточный водяной пар: он окисляет неуправляемо и сдвигает стехиометрию мимо заданной, так что низкое базовое давление здесь — не самоцель, а условие повторяемости.

Управляемая среда с обратной связью

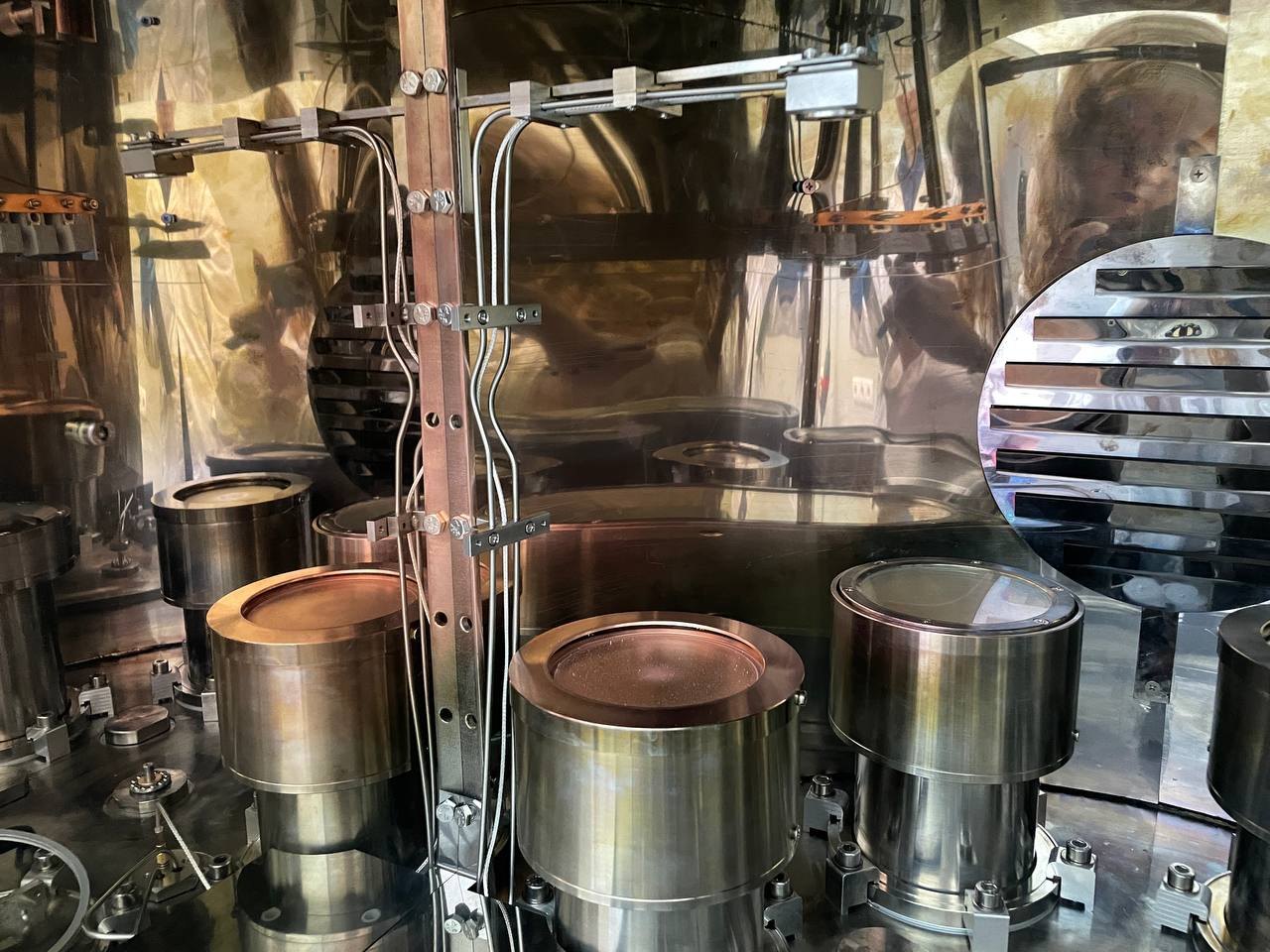

Поставили двухканальную систему газонапуска — раздельную дозировку рабочего и реактивного газа: состав плёнки задаётся соотношением потоков, и одним каналом его не установить. Парциальный состав среды вывели на квадрупольный масс-спектрометр — он показывает не суммарное давление, а из чего оно складывается: по парциальным пикам видно и рабочую точку реактивного газа, и происхождение примеси (натекание извне против газоотделения). Это и есть та обратная связь, которая держит процесс вне петли отравления мишени. Отдельно завели коммуникации охлаждения магнетронов: большая часть вложенной мощности уходит в тепло, и его отвод задаёт предельную мощность распыления, длительность процесса и тепловую стабильность мишени.

До 16 подложек без потери равномерности

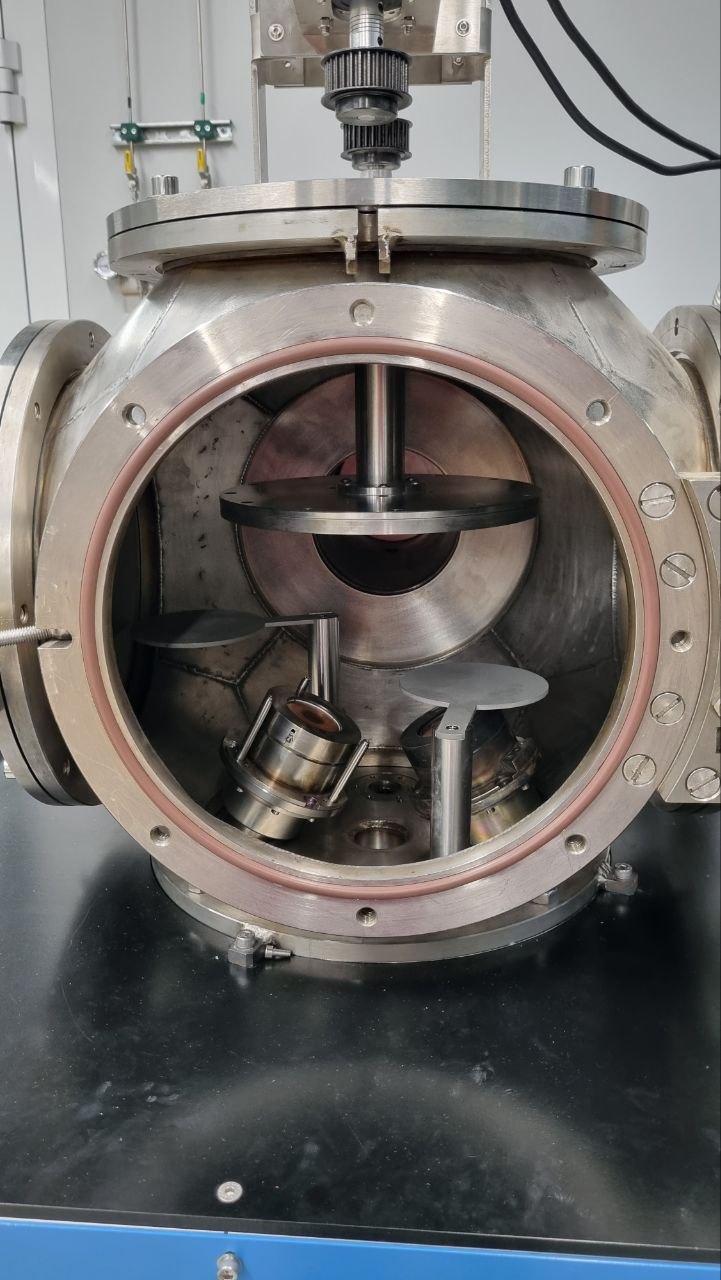

Вращающийся держатель на 1–16 подложек размерами от 25×25 до 100×100 мм. Вращение усредняет положение подложки относительно точечного магнетрона и выравнивает толщину по площади — без него равномерность на приемлемом уровне не получить. Шестнадцать позиций дают серию за одну откачку: время выхода на вакуум (а для чистой базы оно ощутимо) амортизируется на всю серию, а не тратится на каждый образец; диапазон типоразмеров позволяет вести и мелкие образцы, и крупные пластины без переоснастки.

Единый контур управления

Все узлы, влияющие на давление и состав, свели в одну АСУ ТП на ПЛК ОВЕН с аппаратными и программными блокировками. Последовательность операций с вакуумом (форвакуум → выход турбомолекулярного насоса на режим → рабочее давление → напуск газов) задана программно и защищена блокировками, а не памятью оператора; рецепт хранится и повторяется от запуска к запуску. Штатной автоматики на установке не было — АСУ ТП создана заново, и оператор ведёт процесс из одного интерфейса.

05Параметры установки

Диапазоны и решения, которые установка держит после модернизации:

06Результат

Работы завершены в 2025 году. После модернизации установка держит рабочий вакуум, раздельно дозирует рабочий и реактивный газ, показывает парциальный состав среды на масс-спектрометре и обрабатывает серию до 16 подложек за одну откачку. Заказчик получил установку, которая позволила ему вести исследования — отрабатывать технологию покрытий на фотоэлементы и изготавливать лабораторные образцы.
